INICIAÇÃO TECNOLÓGICA - Ponte de Macarrão - |
1>Objetivo do Trabalho:
Cumprir a prova mínima da competição que é aguentar a caixa aonde vai os pesos.
Aprender mais sobre a matéria dada em sala de aula sobre estática, pressão etc.
2>Descrever os Materiais Utilizados na construção da ponte. (Todos os Materiais)
20 filetes de macarrão(partidos ao meio)
1 copo de café
Cola equivalente ao fundo do copo de café
4 Alicates de corte
3 Pinceis
5 Réguas
3 Canetas Permanente
3>Descreva em 8 passos a construção da ponte.
1° Passo: Analisar os macarrões para ver se tem algum torto.
2° Cortar macarrões: 2 pares de 13cm – 6 pares de 4 cm - 6 trincas de 10cm – 4 trincas de 11 cm. Cola-los com cola apenas nas pontas.
3°Construção da base: Utilizar 4 trincas de 10cm e 2 pares de 13cm. Colar 2 trincas de 10cm junto pela ponta e colocar um par de 13cm como reforço embaixo, fazer esse procedimento 2 vezes para obter os dois lados da base. Colocar 4 pares de 4cm utilizando-os como ligação dos dois lados. 2 desse pares serão no meio deixando um espaço entre eles para os próximos passos e embaixo desses 2 pares colocar 1 trinca de qualquer medida para remendo.
4° Montagem da estrutura: colar trincas de 10 cm em pé no meio da ponte entre os 2 pares de 4cm mencionados no passo anterior.(1 para cada lado da base)
5° Colar 2 trincas de 11 de cada lado da base. Colocando na diagonal encostado na trinca de 10cm em pé e no par de 4 utilizado para ligação que vai estar na ponta da base à exatamente 8,5 cm do meio.
6° Colar o 2 pares de 4cm restantes em cima das trincas de 11cm (diagonal) para ligar com o de 10 cm em pé como esta na foto da ponte.
7° Colar um remendo no centro da base na parte de baixo, para aguentar mais.
8° Cortar o excesso dos de 10cm em pé e das pontas da base deixando a base com cerca de 18 cm para diminuir o peso da ponte e alcançar um fator maior.

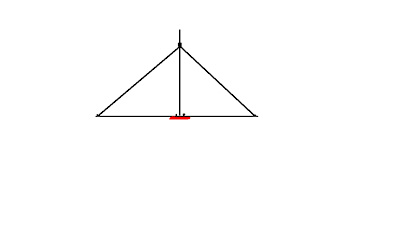

4>Desenhe ou fotografe o projeto final de sua ponte de forma detalhada. Indique as dimensões de todas as partes.
Base = 20 cm
Estrutura em pé = 10 cm
Estrutura diagonal = 11 cm
5> Faça um histórico dos projetos desenvolvidos pelo seu grupo. Caso você já venha descrevendo no Blog cada projeto não precisa realizar esta etapa.
6> Qual a ponte mais importante de Taubaté? Justifique sua resposta.
A ponte mais importante de Taubaté é aquela que fica sobre o Rio Paraíba do Sul, na Rodovia Floriano Rodrigues Pinheiro, pois é ela que atravessa um grande rio e que faz a ligação entre os municípios de Taubaté e Campos do Jordão.
7> Faça uma pesquisa: Escolha uma ponte real que de alguma forma marcou época com sua engenharia avançada. Desenhe ou cole uma foto da mesma no espaço abaixo e faça uma breve descrição física dessa ponte.
A Revolução Industrial dos séculos XVIII e XIX marcou o casamento do ferro fundido com a construção de pontes. A "Ironbridge" (literalmente a ponte de ferro), construída por Abraham Darby III em 1779, foi a primeira ponte de todos os tempos construída em ferro fundido.
Referencia ===> Iron Bridge
Referencia ===> Iron Bridge
8> Características da Ponte.
Massa da ponte = 15g | Peso da Ponte = 0,15N |
Massa Suportada = 982 | Peso suportado = 9,82N |
FATOR = 65,4 | |
9> Cálculo das forças dos apoios:
0,15 + 9,82 = > 9,97
9,97 / 2 => 4,985
Logo, o valor das forças dos apoios foi de 4,985N
10> Para determinar o valor das Forças de apoio você utilizou duas condições. Quais são essas condições ? Justifique a utilização das mesmas.
Usamos a soma dos peso suportado e do peso da ponte e dividimos por dois, pelo fato de o peso estar sendo colocado no centro da ponte.
11> O Resultado atingido por sua ponte foi o esperado? Justifique sua resposta.
Na verdade o resultado atingindo não foi o esperado, pois esperávamos um fator um pouco maior. O fator atingido em teste com a mesma ponte foi de 74, mas como no dia da competição o macarrão é diferente o tempo que fica secando também é diferente, não alcançamos os mesmos resultados. Mas estamos contentes com o resultado.
12> Qual a maior dificuldade do grupo para a construção da ponte? Justifique.
Nossa maior dificuldade foi conter o nervosismo no dia da montagem da ponte, estavamos muito ansiosos e não queriamos jogar fora semanas de trabalho, um exemplo é que o integrante responsavel pela montagem da ponte estava tremendo muito.
13> Neste local faça citação a pelo menos 5 conceitos físicos utilizados no projeto da ponte. Além da citação explique em que momento o conceito foi utilizado.
Peso: Peso da ponte e o peso suportado por essa.
Normal: Força exercida no contato da mesa com a ponte.
Gravidade: Força que atraia a ponte para o chão.
Pressão: Exercida pelo peso da carga na área de contato entre o barbante e o macarrão.
Distribuição de Forças: Por causa da estrutura, distribui a força que esta no centro para as extremidades.
14> Conclusão Final.
Finalmente com o termino da competição e do relatório podemos perceber que existem várias técnicas,estruturas de se construir uma ponte, como algumas estruturas que nós montamos que estão no tópico (5) desse relatório aonde fizemos um histórico das pontes montadas. As pontes vem sendo estudas a milhares de anos e com o avanço da engenharia e dos estudos, podemos perceber que temos pontes maiores e melhores ao passar do tempo, um exemplo desse avanço é a Iron Bridge que foi a primeira ponte de ferro fundido a ser construída (tópico 7). Percebemos também o grande peso que apenas alguns filetes de espaguete tipo 8 conseguem aguentar como comprovamos com a nossa ponte no item (8) desse relatório.
